在做硬件设计时，只要涉及电池供电，你绝对绕不开一个痛点：当外部5V电源（USB）拔掉的瞬间，怎么让电池（3.7V）瞬间“无缝”顶上，保证MCU不复位、系统不掉电？
很多小白的第一反应：“简单啊，两个二极管搞定！”大错特错！普通二极管有0.7V左右的压降，电池本来就只有3.7V，再砍一刀只剩3.0V了，电量还没用一半系统就低压报警了。
今天带咱们谈谈MOS管的真实玩法，以及那个经典的、优雅的“PMOS无缝切换电路”。但请注意，网上的图很多都有坑，今天我们要讲的是修正后的、真正安全的应用思路。
第一部分：别再死背书了，MOS管得这么理解
不管是面试还是实战，MOS管永远是重头戏。教科书里画满了一堆电子空穴，看着头大。作为工程师，你只需要记住这张图里的“门道”：
NMOS（左图）：它是电路里的“大力士”。电流通常从D流向S。它喜欢待在下层（低边），要想让它干活（导通），G极（栅极）电压必须比S极高，一般高个5到10V。
PMOS（右图）：它是电路里的“守门员”。电流习惯从S流向D。它喜欢待在上层（高边），要想让它导通，G极必须被拉低，也就是G的电压要比S低个5到10V。
通俗来说：NMOS是高电平干活，PMOS是低电平干活（相对于源极S而言）。
第二部分：为什么高手都怕“High-Side NMOS”（高边NMOS）？
在设计开关电路时，有一个黄金法则：上管用PMOS，下管用NMOS。为什么？

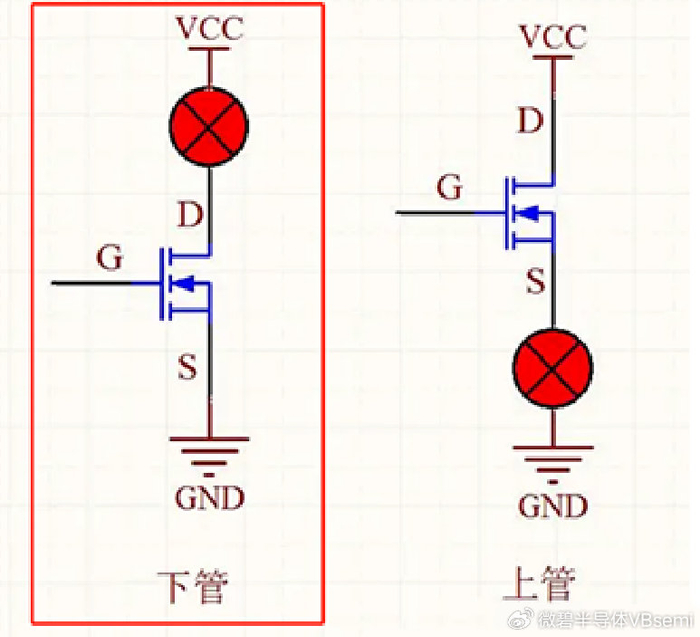

我们先来看下面这张图，左边是下管NMOS。S极接地（0V），G极只要给个6V左右，压差够大，完美导通。
但如果你非要把NMOS放在上面（右图作为上管），S极接的是负载。负载电压一升高，S极电压也跟着高。这时候你想维持导通，G极电压就得比电源电压VCC还高！这就需要搞复杂的“自举电路”，没事别自找麻烦 。
所以，可靠的方案是这样：
看左图（PMOS上管）：S极接电源VCC，电压死死的固定住。想导通，把G极拉到地（0V）就行了！G比S低，管子直接导通。简单、有效 。
第三部分：揭秘！真正的“双电源无缝切换”电路
重点来了。这是消费电子产品里常用的低成本方案。但请注意，这里藏着一个90%的人都会忽略的致命陷阱！
我们先看一张经典的原理图（请注意，这个电路的逻辑看似完美，但为了安全，我们需要对它进行实战中需要对这张图做关键修改）：
两处修改：
1. 关键修改：PMOS的 D极 与 S极 必须互换！
原文的图示中，电池接在S极，负载接在D极。这在双电源系统中是危险的！
隐患：PMOS管内部天然寄生着一个体二极管（Body Diode），方向是从 D 指向 S。
后果：如果按原图接法（电池接S，负载接D），当插上USB（5V）时，D极电压（约4.7V）高于S极电池电压（3.7V）。电流会直接穿过体二极管，从USB倒灌进电池！这会导致不可充电电池漏液，或锂电池过充爆炸。
高手修正：必须将PMOS反过来接！
D极（漏极）：接电池（3.7V）。
S极（源极）：接负载（及USB供电侧）。
原理：这样当USB插入时，S极（5V）> D极（3.7V），体二极管反向截止，完美防止倒灌。
2. 器件升级：扔掉 1N4007
原方案：使用1N4007。
问题：它是普通整流管，压降高达0.7V-1.0V，且反应慢。5V输入过来只剩4.2V，甚至带不动某些设备。
高手修正：换成肖特基二极管（如 SS14 或 SS34）。压降只有0.3V左右，发热小，效率高，反应快。
第四部分：修正后的工作逻辑
按照修正后（D接电池，S接负载）的接法，工作流程如下：
场景一：插着USB线（5V供电中）
5V电源经过肖特基二极管（SS14）给负载供电，负载端（S极）电压约为4.7V。
同时，5V也加到了PMOS的G极。
状态判断：S极=4.7V，G极=5V。V_{GS} > 0，PMOS彻底关断。
防倒灌：此时D极是电池（3.7V），S极是4.7V，体二极管反偏截止。电池完美隔离，全靠USB供电。
场景二：突然拔掉USB线（5V断电）
G极电压通过R1（10kΩ）下拉电阻瞬间被拉低到GND（0V）。
瞬间反转：此时D极（电池）有3.7V。由于体二极管的存在，电池先通过二极管给S极（负载）供电。
紧接着，S极电压约为3.0V-3.7V，而G极是0V。满足 G
结果：PMOS瞬间完全打开，电流不再走体二极管，而是走低阻抗的沟道。无缝切换完成！
关于“无缝”的秘密：
原理图中的10uF电容依然至关重要。在USB断开、MOS管开启的微秒级空隙里，它负责“撑住”电压，确保系统不复位。
结尾：
初学者觉得“能通电就行”，但实际应用考虑的是安全、效率和可靠性。
这个电路经过修正（倒置PMOS防止倒灌 + 换用肖特基降低压降），才是一个真正能量产、高可靠性的“硬核”方案。下次做项目，把这个修正后的电路贴上去，你的设计才真正经得起推敲！
