充电头网采购了华硕一款圆口的笔记本电源适配器，这款电源适配器由群光代工，型号为A18-150P1A。在电源外壳一面设有点状装饰，并标注有150W字样，表示电源输出功率。电源支持100-240V宽电压输入，支持20V7.5A输出。
电源输入采用梅花电源线，可以根据使用场景更换不同长度的输出线。电源输出为自带线设计，输出线缆长度约为1.8米，采用专用内部带针接口。下面就带来华硕这款150W电源适配器的拆解，一起看看内部的设计和用料。
ASUS华硕150W笔记本电源适配器外观
华硕150W笔记本电源适配器机身造型扁平规整，输入端为经典线体分离设计，输出端自带DC输出线缆。
机身顶面延续华硕幻系列笔记本“点”设计元素。
顶面右下角还设计有150W字样，表明电源最大输出功率。
机身侧面设计有ASUS品牌。

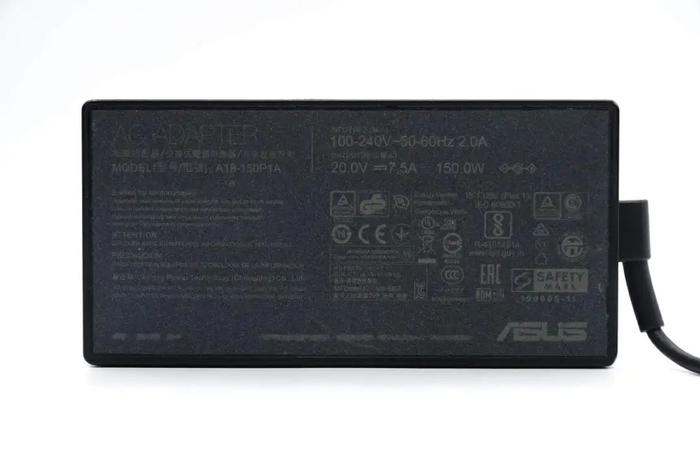

机身底部印有华硕150W电源适配器参数信息，产品通过了CCC、CE、GS、EAC、NOM、NYCE、BIS等多项安规认证，以及VI级能效认证。
电源适配器型号为A18-150P1A，支持100-240V~50/60Hz 2A输入，以及20V7.5A输出，最大输出功率150W。
左端配置梅花插口，插口母座独立模块设计。
另一端设有DC输出线，连接处做了加强保护设计，同时弯折处理更容易将电源放置于狭小角落。
DC输出线缆端子90°弯折设计，连接笔记本避免顶到华硕笔记本，让笔电放置变得随意方便。
实测电源适配器机身长度为137.97mm。
宽度为68.63mm。
厚度为23.57mm。
DC输出线缆长度为177cm。
电源适配器机身拿在手上的大小直观感受。
另外测得产品重量约为350g。
ASUS华硕150W笔记本电源适配器拆解
看完华硕这款电源适配器的外观展示，下面就进行拆解，看看这款适配器内部的设计和用料。
首先沿壳体接缝撬开适配器外壳，外壳通过超声波焊接固定。
PCBA模块包裹铝片散热。
交流电源输入导线焊接连接。
输出导线也通过焊接连接。
从壳体内部取出PCBA模块，PCBA模块整体包裹铝片散热。
PCBA模块正面覆盖散热铝片，并打胶与外壳固定。
在PCBA模块背面设有散热铝片，内部使用麦拉片绝缘，通过焊接固定。
散热铝片通过卡扣固定。
使用游标卡尺测得PCBA模块长度约为131.4mm。

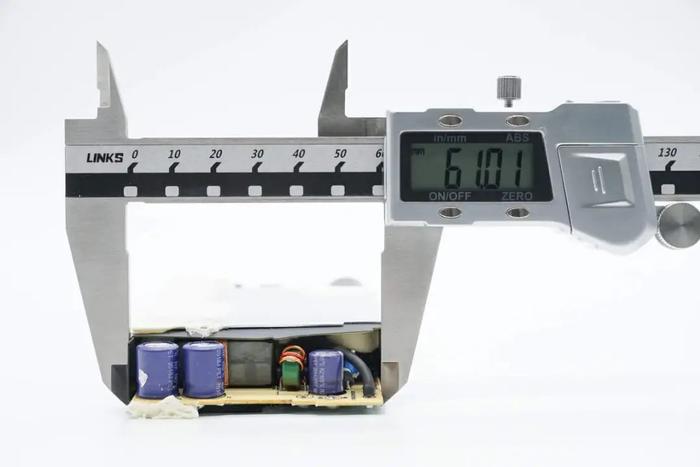

PCBA模块宽度约为61mm。
PCBA模块厚度约为19mm。
拆解取下PCBA模块外套的散热片，取出PCBA模块，在铝制散热片下面是绝缘麦拉片，发热元件大面积涂胶导热。
PCBA模块元件之间打胶填充加固。
PCBA模块背面元件打胶增强散热性能。
PCBA模块正面一览，左侧为交流电源输入端，焊接保险丝，共模电感和安规X2电容，左下角焊接整流桥，薄膜滤波电容，滤波电感。右侧焊接PFC升压电感。在左上角焊接高压滤波电容。PFC升压电感右侧为LLC变压器，上方焊接谐振电容与谐振电感，右侧焊接输出滤波电容和滤波电感。
PCBA模块背面焊接PFC控制器，PFC整流管，LLC控制器，LLC整流管。在初次级之间设有两颗光耦，输出端设有同步整流控制器，同步整流管和恒压恒流芯片。
通过对PCBA模块的观察发现，华硕这款150W电源适配器采用PFC+LLC开关电源，同步整流，PFC和LLC均采用独立的控制器，固定电压输出，输出电压通过光耦反馈。下面我们就从输入端开始了解各个器件的信息。
PCBA模块输入端一览，焊接保险丝，共模电感，安规X2电容。左侧焊接高压滤波电容，右侧为整流桥散热片。
输入端保险丝规格为4A250V。
共模电感采用漆包线和绝缘线绕制，底部胶水固定电木板绝缘。
安规X2电容来自实全电子，规格为0.33μF。
第二颗共模电感采用磁环绕制，缠绕胶带绝缘。
侧面设有整流桥散热片，LLC变压器和输出滤波电容。
其中一颗整流桥使用螺丝固定在散热片上。
整流桥型号GBP808N，规格为8A 800V。
两颗滤波电容规格为0.68μF450V。
滤波电感采用磁环绕制，严密缠绕胶带绝缘。
PFC控制器采用NXP恩智浦TEA19162，用于将整流后的电压升压，进行主动功率因数校正，内部集成X电容放电元件，无需外部元件，集成软启动和关断，支持高精度稳压升压，并且内置多重完善的保护功能。
PCBA模块另一侧焊接高压滤波电容，PFC开关管，LLC谐振电容和谐振电感，蓝色Y电容。
PFC开关管使用螺丝固定在铝合金散热片上。
PFC开关管来自意法半导体，型号STF33N60M2，NMOS，耐压650V，导阻125mΩ，采用TO-220FP封装。
两颗120mΩ取样电阻并联检测PFC开关管电流。
PFC升压电感磁芯采用铜箔缠绕屏蔽。
PFC整流管丝印ES3J，为快恢复二极管，规格为600V3A，采用DO-214AB封装。
高压滤波电容外皮粘贴胶带绝缘。
高压滤波电容来自金山，规格为100μF450V。
LLC控制器来自NXP恩智浦，型号TEA19161T，是一颗全数字控制的高效率LLC控制器，内部集成高压启动，集成高压驱动器，内部集成软启动，最高工作频率达500kHz，可在全负载范围内提供高转换效率，并具有极低的待机功耗。
为主控芯片供电的滤波电容来自艾华，规格为35V100μF。
LLC开关管来自英飞凌，型号IPD50R280CE，NMOS，耐压550V，导阻280mΩ，采用PG-TO252封装。
谐振电容规格为0.047μF630V。
谐振电感磁芯采用铜箔屏蔽。
LLC变压器侧面粘贴胶带绝缘。
蓝色Y电容引脚套磁环抑制高频干扰。
亿光EL1017光耦用于输出电压反馈和PFC控制。
同步整流控制器来自NXP恩智浦，型号为TEA1995，其内置两个独立的同步整流驱动器用于LLC架构开关电源的同步整流，外围元件精简，支持38V工作电压，能够满足USB PD3.1的28V输出。
同步整流管来自安世半导体，型号PSMN8R5-60YS，NMOS，耐压60V，导阻8.5mΩ，采用LFPAK56封装。
另一颗同步整流管型号相同。
输出端焊接滤波电容，滤波电感。
两颗输出滤波电容来自艾华，规格为25V680μF。
滤波电感采用磁环绕制。
一颗输出滤波电容规格为25V330μF。

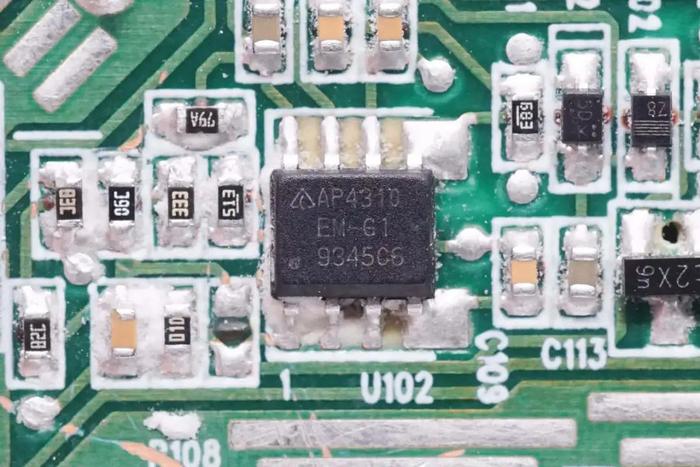

DIODES AP4310E内置基准的双运放用于电源输出恒压恒流控制。
3mΩ取样电阻用于检测输出电流。
充电头网拆解总结

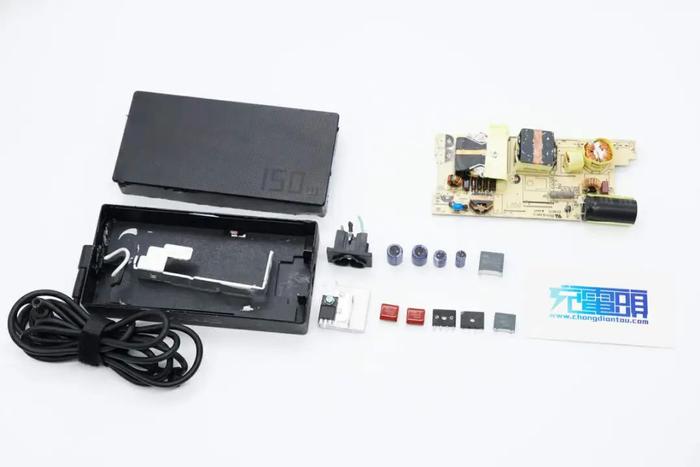

最后附上华硕150W笔记本电源适配器核心器件清单，方便大家查阅。
华硕这款电源适配器由群光代工，自带1.8米长输出线缆，为专用内部带针插头。这款适配器配有梅花输入插座，可以更换不同插脚和不同长度的电源线，使用灵活。适配器支持全球宽电压输入，具备150W输出功率。适配器输出电压为20V，输出电流为7.5A。
充电头网通过拆解了解到，华硕这款适配器采用PFC+LLC谐振电源架构，采用NXP恩智浦TEA19162 PFC控制器搭配TEA19161 LLC控制器，同步整流控制器采用TEA1995。PFC开关管和LLC开关管均来自英飞凌，同步整流管来自安世半导体。
适配器高压滤波电容来自金山，低压滤波电容来自艾华。内部PCBA模块采用铝片包裹散热，整流桥和PFC开关管使用螺丝固定在散热片上，PCB背面发热元件也打胶通过铝片散热，内部散热措施到位，用料扎实可靠，满足长时间使用需求。
