充电头网淘到了一款360扫地机器人的原装适配器，这款适配器为24V固定电压输出，输出功率为48W。适配器为线身一体式设计，自带1.5米输出线，通体白色，输出为DC圆插。由森树强电子代工，搭配360 90/X95扫地机器人机型使用。下面就带来这款适配器的拆解，一起来看看内部的设计和用料。
360 48W电源适配器外观
360这款扫地机器人配备的适配器采用线身一体式设计，线头90°弯折方便使用，通体白色风格简约。
机身采用跑道造型设计，顶面微凸并且高光亮面处理，侧身以及底部外壳磨砂，整体外观还是比较有特点的。
适配器配备固定国标插脚，所在区域外壳凸起设计，另外底部印有适配器规格参数信息。
适配器参数特写
适用机型：X90/X95
型号：5K05T-2400200C
输入：AC100-240V~50/60Hz 1.5A
输出：24V2A
制造商：深圳市森树强电子科技有限公司
适配器通过了CQC认证以及VI级能效认证。
输出线与机身连接处做了抗弯折保护设计。
此外设有常见的抗干扰铁氧体磁珠。
输出线缆采用DC圆插头，90°弯折设计。
测得适配器机身长度为104.45mm。

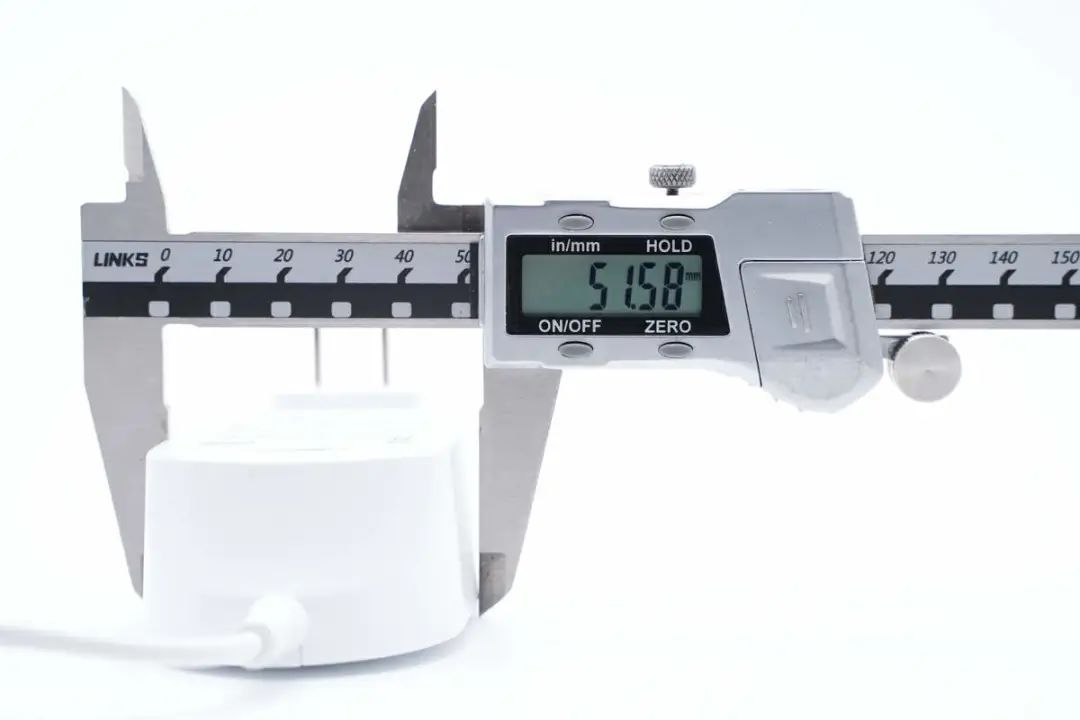

宽度为51.58mm。
厚度为31.96mm。
线缆长度为153cm。
适配器拿在手上的大小直观感受。
另外测得其重量约为195g。
360 48W电源适配器拆解
看完了这款电源适配器的外观展示，下面就进行拆解，一起看看内部的设计和用料。
首先撬开适配器的后盖，即可看到内部PCBA模块。
适配器内部PCBA模块契合壳体，为跑道造型设计。
焊接断开PCBA模块与壳体插脚的连接，插脚覆盖麦拉片绝缘。
PCBA模块固定两块散热片，为初级和次级元件散热。
输出线焊接连接，焊点打胶加固。
使用游标卡尺测得PCBA模块长度约为94.46mm。
PCBA模块宽度约为45.38mm。
PCBA模块厚度约为24.64mm。
开关管通过螺丝固定。
散热片通过焊接固定在PCB上。
交流输入端焊接保险丝，共模电感，安规X2电容，整流桥和高压滤波电容。
输出侧焊接滤波电解电容，滤波电感和整流二极管。
PCBA模块正面一览，左侧为输入保险丝，EMI滤波电路，整流桥，依次焊接高压滤波电容，变压器，输出滤波电容和滤波电感。
PCBA模块背面焊接初级主控芯片，初次级分界明显。通过对PCBA模块的观察发现，360扫地机器人适配器采用反激开关电源设计，输出电压由光耦进行反馈，输出采用肖特基二极管整流。下面我们就从输入端开始了解这款适配器的用料。
适配器输入端一览，保险丝外套热缩管绝缘。
延时保险丝规格为3.15A 250V。
输入端共模电感采用磁环绕制，内部采用电木板绝缘，并涂胶水固定。
安规X2电容来自STE松田电子，规格为0.33μF。
第二级共模电感缠绕在绝缘骨架上。
整流桥型号KBL406，规格为4A 600V。
高压滤波电容来自OKCAP奥凯普，规格为400V82μF。
初级主控芯片来自昂宝，型号为OB2362，是一颗自适应高性能反激控制器，支持CCM和QR工作模式，为高能效和低待机功耗所优化。
初级开关管来自吉林华微，型号JCS10N60F，是一颗耐压600V，导阻750mΩ的NMOS，采用TO220F封装。
两颗电解电容用于为控制芯片供电滤波，其中一颗规格为22μF 50V，另一颗规格为4.7μF 50V。
变压器采用RM10磁芯，并严密缠绕胶带绝缘。
两颗蓝色Y电容串联，提升安全等级。
EL817光耦用于输出电压反馈。
输出侧一览，焊接滤波电容，滤波电感和整流管。
整流肖特基二极管来自强茂，型号MBR10200CT，规格为10A，耐压200V，引脚套磁环抑制高频干扰。
输出滤波电容均为WKXC品牌，第一颗规格为35V 1000μF。
第二颗规格为35V 220μF。
输出滤波电感外套热缩管绝缘。
第三颗规格为35V 220μF。
全部拆解一览，来张全家福。
充电头网拆解总结
360扫地机器人适配器采用白色外壳设计，固定国标插头，自带1.5米输出线，为线身一体设计。适配器输出电压为24V，输出电流2A，搭配360扫地机器人使用。
充电头网通过拆解了解到，360这款适配器采用反馈开关电源，高压滤波电容来自OKCAP奥凯普，初级主控芯片采用昂宝OB2362，初级开关管为吉林华微JCS10N60F，输出采用肖特基二极管整流，电解电容滤波。适配器内部开关管和整流二极管均配有散热片，变压器和共模电感打胶加固，内部做工扎实。
